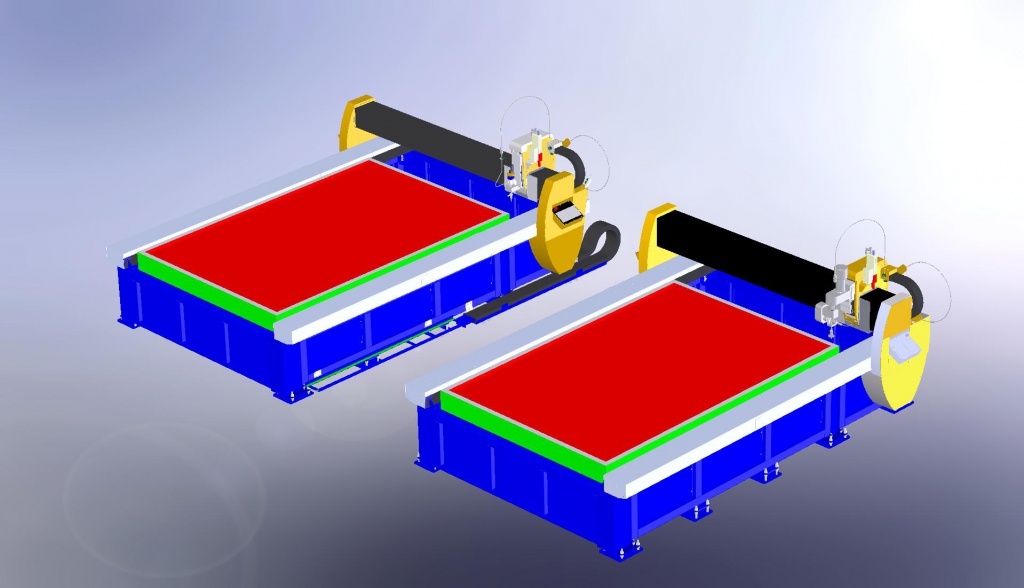

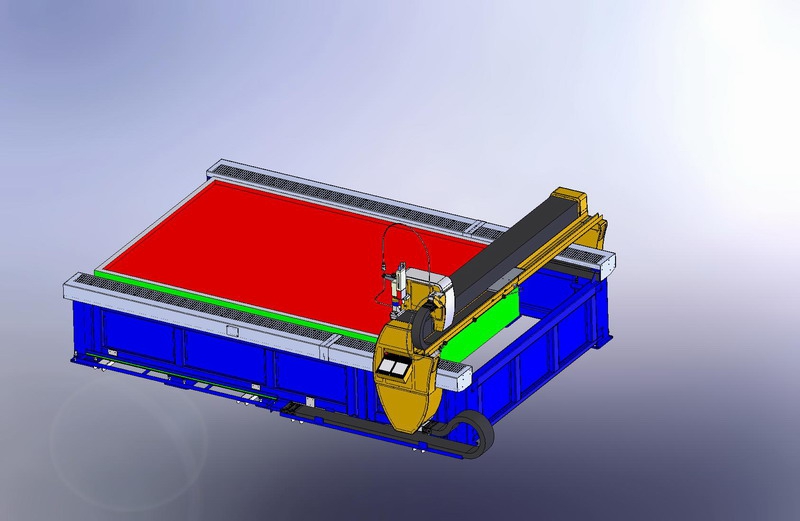

Technológia

Technologické parametre

presnosť rezania: cca od ± 0.1 mm;
presnosť polohovania: ± 0.025 mm;
drsnosť reznej hrany: od Ra 3.2 µm;
tlak: 3800 ÷ 4100 bar;
maximálna hrúbka polotovaru: cca 150 mm;
(pri polotovaroch s väčšou hrúbkou je potrebná konzultácia)

STN ISO 2768-1
všeobecné tolerancie Nepredpísané medzné odchýlky dĺžkových a uhlových rozmerov

Tabuľka 1 – Medzné odchýlky dĺžkových rozmerov

Trieda presnosti		Medzné odchýlky pre základný rozsah rozmerov
Označenie	Názov	0,5 ÷ 3	3 ÷ 6	6 ÷ 30	30 ÷ 120	120 ÷ 400	400 ÷ 1000	1000 ÷ 2000	2000 ÷ 4000
m	stredná	± 0,1	± 0,1	± 0,2	± 0,3	± 0,5	± 0,8	± 1,2	± 2,0

Rozmery v mm

Tabuľka 2 – Medzné odchýlky uhlových rozmerov

Trieda presnosti		Medzné odchýlky pre rozsah dĺžok jeho kratšieho ramena
Označenie	Názov	do 10	10 ÷ 50	50 ÷ 120	120 ÷ 400	nad 400
m	stredná	± 1°	± 0°30´	± 0°20´	± 0°10´	± 0°5´

Rozmery v mm

STN ISO 2768-2
všeobecné tolerancie Nepredpísané geometrické tolerancie

Tabuľka 3 – Všeobecné tolerancie priamosti a rovinnosti

Trieda presnosti	Tolerancie priamosti a rovinnosti pre rozsah menovitých dĺžok
Trieda presnosti	do 10	10 ÷ 30	30 ÷ 100	100 ÷ 300	300 ÷ 1000	1000 ÷ 3000
K	0,05	0,1	0,2	0,4	0,6	0,8

Rozmery v mm

Tabuľka 4 – Všeobecné tolerancie kolmosti

Trieda presnosti	Tolerancie kolmosti pre rozsah menovitých dĺžok kratšej strany
Trieda presnosti	do 100	100 ÷ 300	300 ÷ 1000	1000 ÷ 3000
K	0,4	0,6	0,8	1

Rozmery v mm

Tabuľka 5 – Všeobecné tolerancie súmernosti a kruhového hádzania

Trieda presnosti	Tolerancie súmernosti pre rozsah menovitých dĺžok				Tolerancie kruhového hádzania
	do 100	100 ÷ 300	300 ÷ 1000	1000 ÷ 3000
K	0,6		0,8	1	0,2

Rozmery v mm

Obrázky jednotlivých obrobených plôch sú len informatívne a slúžia len k lepšej názornosti a predstave o obrobenej ploche po delení materiálu vodným lúčom.

Najlepší rez
- drsnosť povrchu Ra = 3,2 ÷ 6,3 µm
- hrúbka materiálu: do 20 mm

Kvalitný rez
- drsnosť povrchu Ra = 6,3 ÷ 12,5 µm
- hrúbka materiálu: do 50 mm

Stredný rez
- drsnosť povrchu Ra = 12,5 ÷ 25 µm
- hrúbka materiálu: do 75 mm

Hrubý (drsný) rez
- drsnosť povrchu Ra =25 ÷ 50 µm
- hrúbka materiálu: do 100 mm

Deliaci (veľmi hrubý) rez
- drsnosť povrchu Ra =50 ÷400 µm
- hrúbka materiálu: do 150 mm
